SIP-Trunk an der OpenScape 4000

Um einen SIP-Trunk an einer OpenScape 4000 zu registrieren, wird eine HG-Baugruppe mit HG3530-Funktionalität benötigt.

Dafür sind folgende Baugruppen möglich:

STMI4
STMIX
STMIY
vHG3550 (Softgate)

Einrichtung einer HG3500-Baugruppe

Sollte noch keine Baugruppe mit Trunking-Funktionalität existieren, wird in diesem Schritt erklärt, wie diese eingerichtet werden muss.

Einrichtung Funktionsblock (BFDAT)

In diesem Beispiel wird ein Funktionsblock mit der ID 2 für reine Trunking-Funktionalität erstellt, mit 30 B-Kanälen auf einer Leitung.
Für Hardware-Baugruppen wie STMI4/-X/-Y ist ein „Mischbetrieb“ mit mehreren Funktionen möglich. Bei virtuellen Baugruppen (vHG3550) ist keine gemischte Funktionalität möglich.

EINRICHTEN-BFDAT:FCTBLK=2,FUNCTION=HG3550,BGBKAN=BKAN120,ATTR="SOCO";
AENDERN-BFDAT:CONFIG=WEITER,FCTBLK=2,FUNCTION=HG3550,ANZSATZ=3,ANZEINH=1;
AENDERN-BFDAT:CONFIG=OK,FCTBLK=2,ANTW=JA;

Einrichtung Baugruppe (BCSU)

Im folgenden Einrichtungsbeispiel wird eine vHG3550-Baugruppe mit dem eben erstellten Funktionsblock 2 im Shelf 17, Einbauteilung 2, eingerichtet.

EINRICHTEN-BCSU:TYP=IPGW,LTG=1,LTU=17,EBT=2,SACHNR="Q2330-X",FCTID=1,LWVAR="0",FCTBLK=2,BKANSIP=120,ALARMNR=0,IPMODE=IPV4,DHCPV4=NEIN,DHCPV6=NEIN;

Einrichtung IP-Parameter (CGWB)

Anschließend müssen die IP-Parameter der Baugruppe konfiguriert werden. Dazu zählen die IP-Adresse, die Adresse des Assistants sowie die Ports.
Es ist wichtig, dass die UDP-Ports mit den von SAM verwendeten Ports übereinstimmen (siehe: Port-Tabelle).

EINRICHTEN-CGWB:LTU=17,EBT=2,SMODE=NORMAL,IPADR=192.168.2.X,NETMASK=255.255.255.0;

AENDERN-CGWB:MTYP=CGW,LTU=17,EBT=2,TYP=ASC,UDPPRTLO=29100,UDPPRTHI=29800,PRIO=PRIO1,CODEC=G711A,VAD=NEIN,RTP="20";

AENDERN-CGWB:MTYP=CGW,LTU=17,EBT=2,TYP=MGNTDATA,MGNTIP={Assistant-IP},MGNTPN=8000,BUSIP={Assistant-IP},BUSPN=443,UIMODE=CLASSIC;

Einrichtung Trunk

Bündel (BUEND)

Für den SIP-Trunk muss eine Trunk-Gruppe erstellt werden, in diesem Fall für 30 B-Kanäle mit der ID 33.

EINRICHTEN-BUEND:BUNUM=33,NAME="SAM",ANZ=30;

Einrichtung Class-Parameter (COT & COP)

Für einen SIP-Trunk werden in der OS4K Class-Parameter benötigt.

Class of Trunk

EINRICHTEN-COT:COTNU=45,COTPAR=PRIO&AERF&MVLT&AMGL&UELM&RRBN&RRFN&AULN&RWSN&SAAO&BLOC&TRCA&TSCS&PRZL&GBNS&GBKI&NQPI&NCDR&NOFT&PGEP&KTON;
AENDERN-COT:COTNU=45,COTART=COTZU,INFO="45: SAM";

Class of Parameter

EINRICHTEN-COP:COPNU=45,BERAMT=FBKW,BERFERN=FBKW;
AENDERN-COP:COPNU=45,COPART=COPZU,INFO="45: SAM";

Einrichtung digitaler Trunk (TDCSU)

Wenn die Baugruppe, die Trunking-Gruppe und die Class-Parameter existieren, kann der tatsächliche digitale Trunk eingerichtet werden.

EINRICHTEN-TDCSU:ART=NEU,LAGE=1-17-002-0,COTNR=45,COPNR=45,WABE=0,VBZ=0,COS=33,LCOSS=1,LCOSD=1,SATZNR="SAM",ZLNR=0,PROTVAR="ECMAV2",SEGMENT=8,DEDSVC=KEINE,TRTBL=GDTR,SIDANI=N,TREFTYP=QUER,ISDNIP=00,ISDNNP=0,TRACOUNT=10,SATCOUNT=KEINE,KNNR=1-33-100,ALARMNR=0,FIDX=1,ZONE=LEER,COTX=33,AULX=5,CHIMAP=N,CLASSMRK=EC&G711,BUNR=33,SUCHART=AB,INBETR=J,SECLEVEL=TRADITIO,WMUSIK=0,CALLTIM=60,WARNTIM=60,GER=HG3550IP,BKANAL=1&&30,BKVER=N,BKGR=1;

Einrichtung Routing (LCR)

In den folgenden Punkten wird beschrieben, wie das Routing für SAM mit offener Nummerierung eingerichtet wird. In diesem Beispiel ist die Querkennzahl 33.

Richtung (RICHT)

Note

Es wird keine Routenoptimierung für SAM unterstützt.

EINRICHTEN-RICHT:ART=LRTGNEU,LRTG=33,LDIENST=ALLE,NAME="SAM",BUNUM=33,ZKNNR=1-33-100,ROUTOPT=NEIN,REROUT=NEIN,MFVUMS=NAWA,MFVANZ=ZIFFERN,MFVPULS=PP300,ROUTATT=NEIN,PZKNNR=10-33-100;

Wahlregel (LODR)

Die Wahlregel wird so eingerichtet, dass die OS4K keine Querkennzahl mitsendet.

EINRICHTEN-LODR:LWR=33,LWREL=ECHOFELD,FELD=2;
EINRICHTEN-LODR:LWR=33,LWREL=NPI,NPI=UNKNOWN,TON=UNKNOWN;
EINRICHTEN-LODR:LWR=33,INFO="SAM LWR";
EINRICHTEN-LODR:LWR=33,LWREL=ENDE;

LDAT

In diesem Beispiel wird der LDAT ohne GKREG eingerichtet. Da einige SIP-Parameter in der HG-Baugruppe geändert werden müssen, empfiehlt sich eine Point-to-Point-Konfiguration über das WEBM der Baugruppe.

EINRICHTEN-LDAT:LRTG=33,LDIENST=ALLE,LWERT=1,BUNUM=33,LWR=33,LBER=1,CARRIER=1,ZONE=LEER,LATTR=PUBNUM,ZKNNR=1-33-100,VCCYK=4;

Einrichtung Querkennzahl (WABE)

EINRICHTEN-WABE:RNR=33,KZP=QUER,PRUEF=NEIN;

Einrichtung Wahlplan-Nummer (LDPLN)

Die Wahlplan-Nummer ist so eingerichtet, dass von SAM erwartet wird, dass 4-stellige Rufnummern verwendet werden (X = eine Stelle der Rufnummer). Wenn eine beliebige Rufnummernlänge genutzt werden soll, müssen die X durch ein Z ersetzt werden.

EINRICHTEN-LDPLN:LCRCONF=LCRMUST,WAPLNUM=0,LWM="33"-"XXXX",WABE=0&1&2&3&4&5&6&7&8&9&10&11&12&13&14&15,LRTG=33,LBER=1,PINDP=NEIN;

Konfiguration Baugruppe im WEBM

Das webbasierte Management (WEBM) der Baugruppe kann mit der im CGWB eingerichteten IP-Adresse aufgerufen werden (z.B. https://192.168.2.21).
Der Default-Login ist TRM/HICOM.

Erstellung SIP-Trunk-Profil

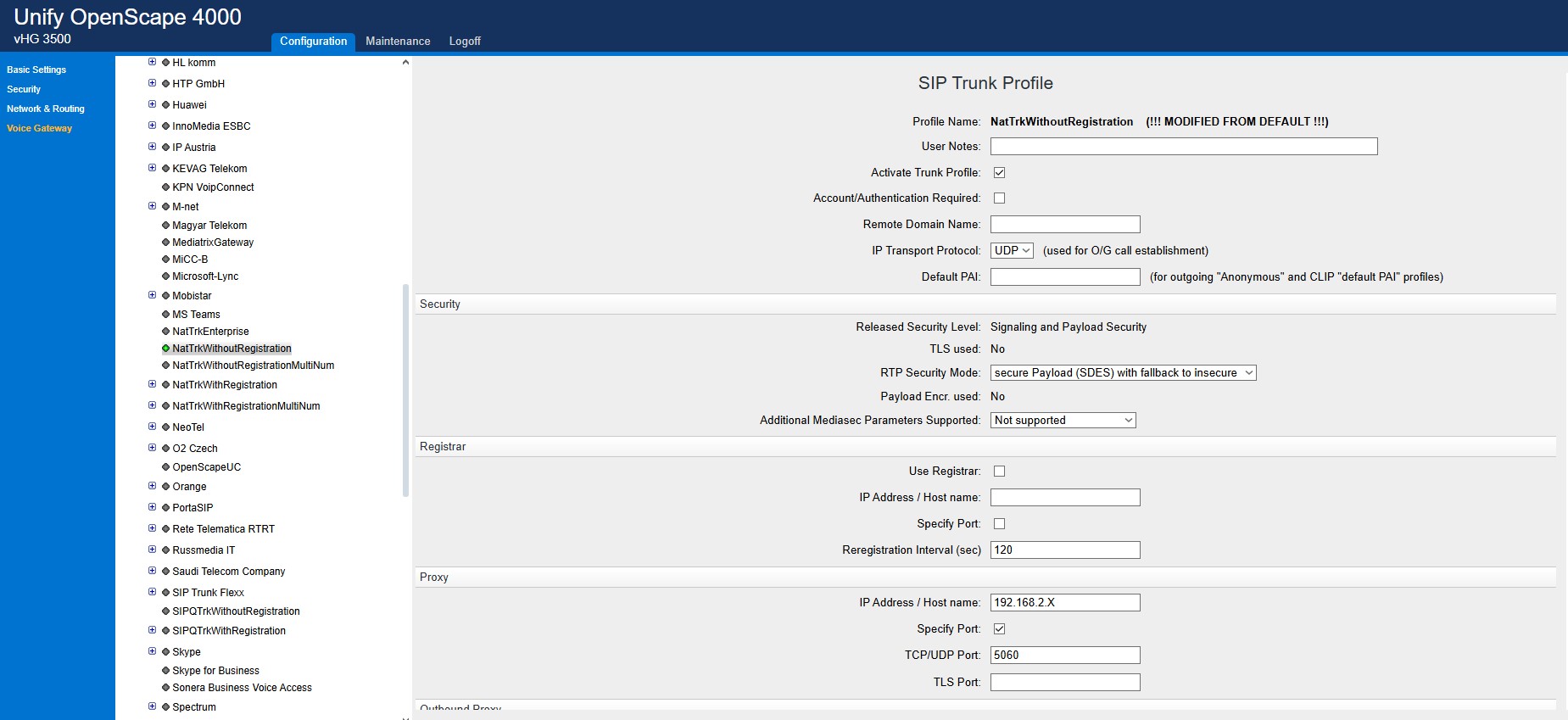

Damit der SIP-Trunk ein „Ziel“ hat, muss ein SIP-Trunk-Profil eingerichtet werden. Die Konfiguration befindet sich unter Voice Gateway -> SIP Trunk Profiles.
Als Standardprofil kann NatTrkWithoutRegistration genutzt werden.

Als Proxy muss die IP-Adresse des SIP Attendant- & Mediaservers inklusive Port eingetragen werden.
Wichtig ist, dass das Protokoll auf UDP gestellt wird.

webm_1

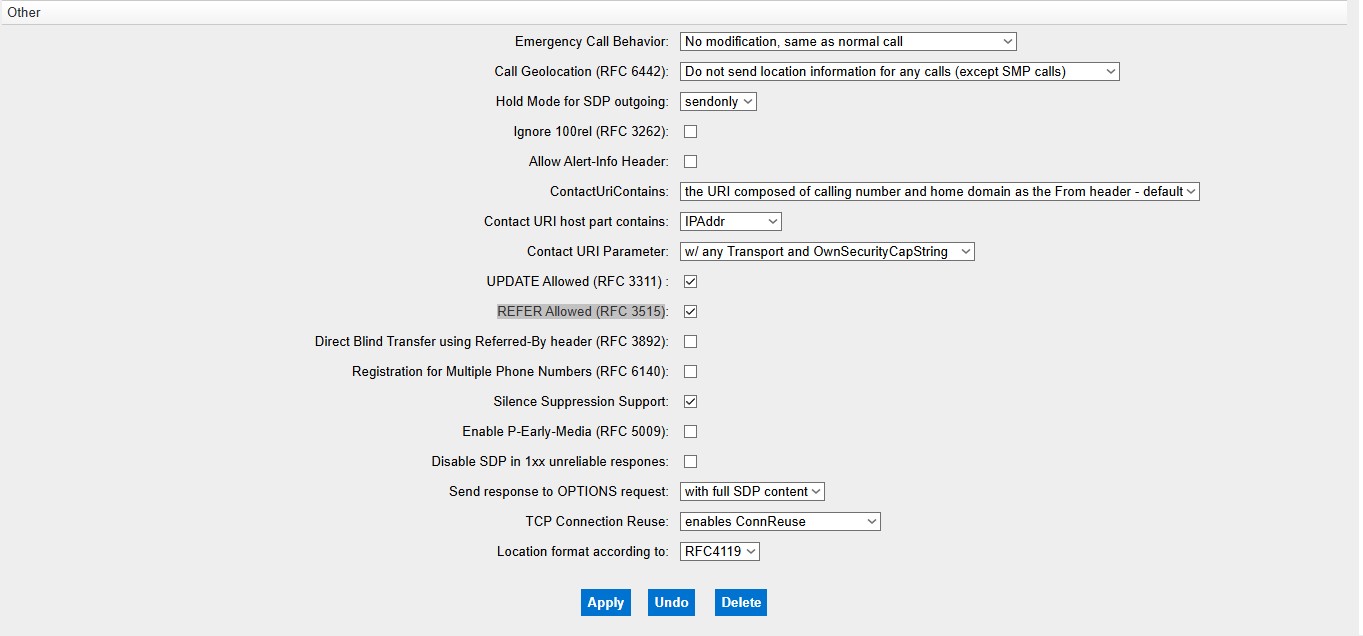

Für die volle Funktionalität von SAM muss in den Profileinstellungen REFER (RFC 3515) erlaubt werden.

Display/Modify Profile Defaults
REFER Allowed (RFC 3515)

webm_2

Tip

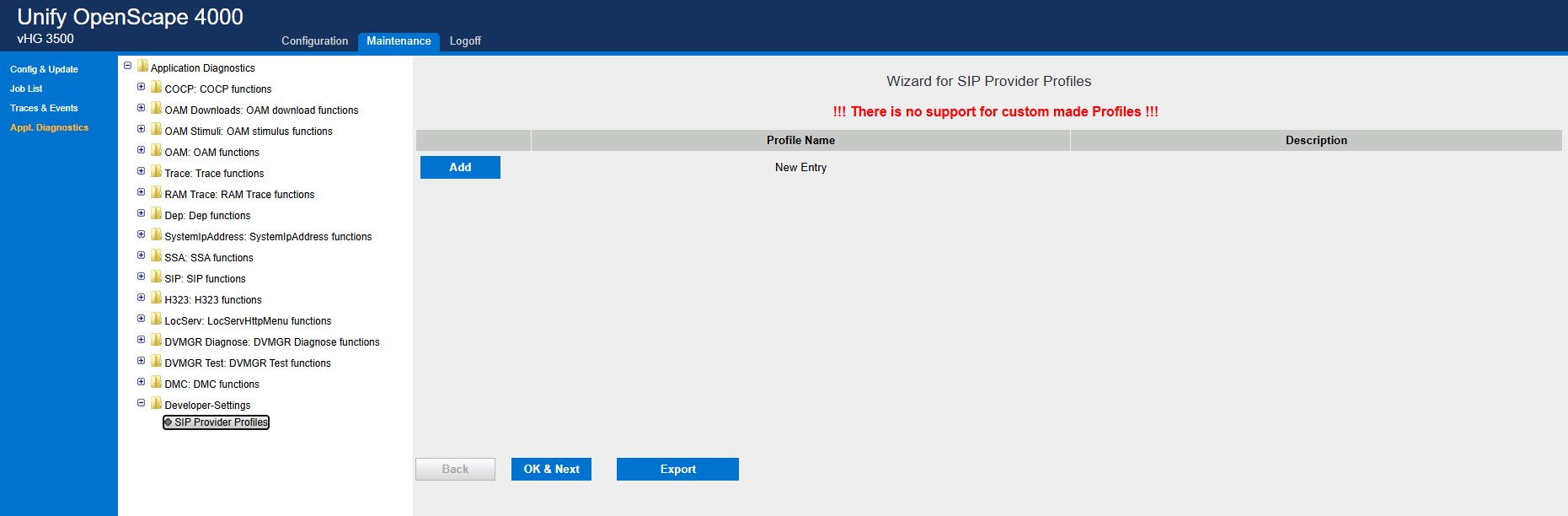

Für ältere Anlagenversionen / Baugruppen kann es nötig sein, ein neues „DEV“-SIP-Profil zu erstellen. Dies erfolgt unter Maintenance -> Appl. Diagnostic -> Developer Settings -> SIP Provider Profiles.

webm_3
